GD、GDG、GDC系列高真空电磁挡板阀
适用范围：105～1.3×10-4Pa 阀门漏率： ≤1.3×10-4Pa.L/S. 适用温度：-30～+50℃ 线围温升：≤65℃ 开闭时间：≤5S 电源电压：220V/50Hz 安装方向：任意(可反顶一个大气压)
- 联系方式
- 联系人：赖先生
- 联系电话：0577-88816298
- 手机：13396985122（赖先生）
- 手机：18158323688（李女士）
- 手机：13336909228（叶先生）
- 手机：18850321102（赖先生）
产品详情

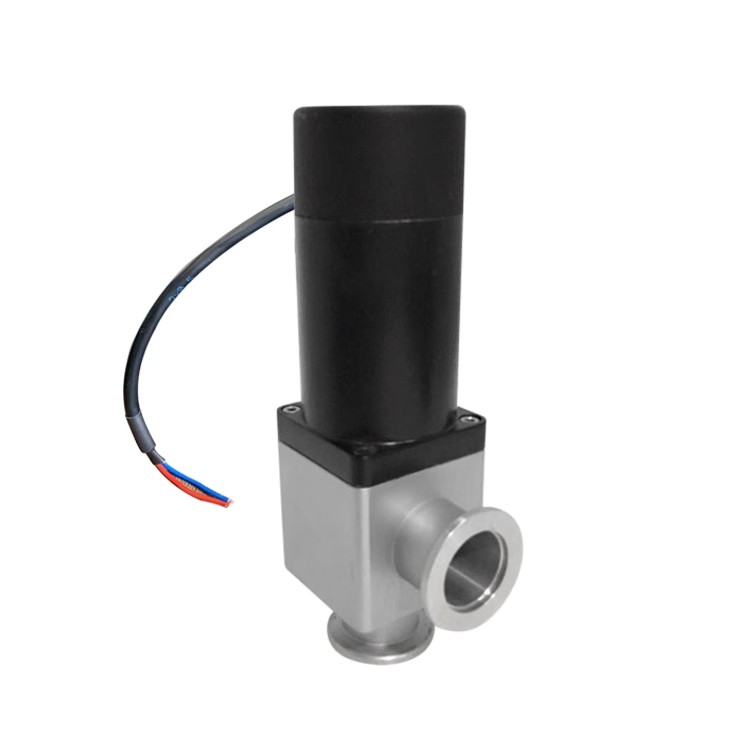

GDC-J型电磁高真空挡板阀是以电磁力为动力直接带动阀板动作，使阀门开启或关闭。适用于真空系统中，用来切断或导通气流。适用介质为纯净空气和非腐蚀性气体，带反馈信号。
主要技术性能
| 适用范围：Applicability | 105～1.3×10-4Pa |
| 阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 适用温度：Applicability | -30～+50℃ |
| 线围温升：Coil Temperature Rise | ≤65℃ |
| 开闭时间：Open-close Time | ≤5S |
| 电源电压：Mains Voltage | 220V/50Hz |
| 安装方向：Mounting Direction | 任意(可反顶一个大气压) |
主要零件材料
阀体、阀板：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
外形尺寸
|
Model
型号 |
DN
|
D1
|
D
|
A
|
B
|
H
|
|
GDC-J16(b)
|
16
|
17.2
|
30
|
40
|
55
|
193
|
|
GDC-J25(b)
|
25
|
26.2
|
40
|
50
|
60
|
203
|
|
GDC-J32(b)
|
32
|
34.2
|
55
|
58
|
70
|
237
|
|
GDC-J40(b)
|
40
|
41.2
|
55
|
65
|
70
|
244
|
