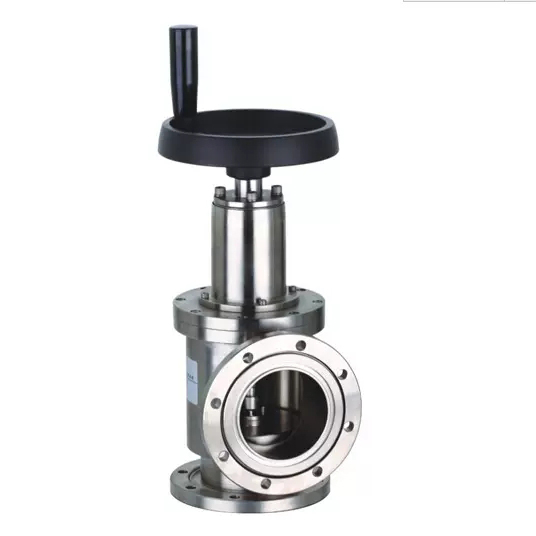

GD-J手动真空挡板阀
适用压力范围：1.3×10-5～3×105Pa； 工作介质：空气、非腐蚀性气体； 工作温度：氟胶－30℃～+150℃；
- 联系方式
- 联系人：李经理
- 联系电话：0577-88816298
- 手机：18158323688（李经理）
- 手机：18158323688（李女士）
- 手机：13336909228（叶先生）
- 手机：18850321102（赖先生）
产品详情
GD-J手动真空挡板阀概述
GD-J真空档板阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
GD-J手动高真空挡板阀特点
方形设计、结构紧凑，外形美观，重量轻；
机械磨损小，使用寿命长；轴封采用波纹管密封；
安装使用方便，操作安全可靠；
通导大，大限度提高泵的效率；
GD-J手动真空挡板阀主要性能
漏率：≤1.3×10-9Pa.M3/S；
适用压力范围：1.3×10-5～3×105Pa；
工作介质：空气、非腐蚀性气体；
工作温度：氟胶－30℃～+150℃；
安装位置：任意；
寿命：＞100000次。
主要零件材料
阀体、阀盖 LY12
阀杆、波纹管 304
“O”型圈 氟橡胶
手动高真空挡板阀原理
螺杆传动升降阀板，顺时针关逆时针开。
GD-J手动真空挡板阀连接尺寸
|
型号
|
DN
|
A
|
B
|
C
|
L
|
H
|
|
GD-J10Lb
|
10
|
30
|
30
|
12.2
|
48
|
92
|
|
GD-J16Lb
|
16
|
40
|
30
|
17.2
|
62
|
104
|
|
GD-J25Lb
|
25
|
50
|
40
|
26.2
|
80
|
142
|
|
GD-J40Lb
|
40
|
65
|
55
|
41.2
|
104
|
178
|
