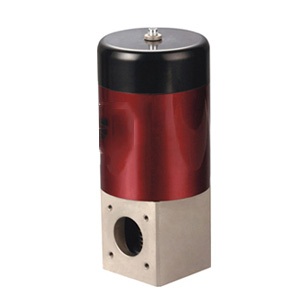

DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
- 联系方式
- 联系人：李经理
- 联系电话：0577-88816298
- 手机：18158323688（李经理）
- 手机：18158323688（李女士）
- 手机：13336909228（叶先生）
- 手机：18850321102（赖先生）
DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。DDC-JQ型系列电磁真空带充气阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
|
适用范围(Pa) |
105～1x10-2 |
|
阀门漏率(Pa.L/S) |
＜6.7x104 |
|
适用温度(℃) |
-25～+50 |
|
线圈温升(℃) |
≤65 |
|
开闭时间(S) |
≤3 |
|
电源电压(V/Hz) |
220±10%/50 |
|
法兰标准 |
JB919 |

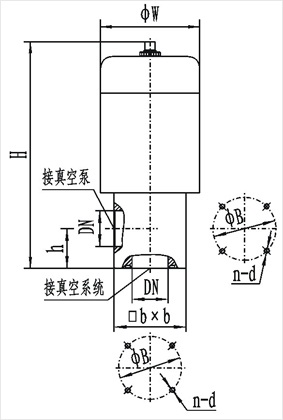

主要外形连接尺寸
|
型号 |
通径(DN) |
ΦW |
ΦB |
H |
h |
bxb |
n-d |
匹配机械泵型号 |
|
DDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48x48 |
4-M5 |
2XZ-0.5/1 |
|
DDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58x58 |
4-M6 |
2XZ-2/4 |
|
DDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68x68 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80x80 |
4-M6 |
2XZ-8 |
|
DDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95x95 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115x115 |
4-M8 |
2X-30A |
|
DDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140x140 |
4-M8 |
2X-70A |
