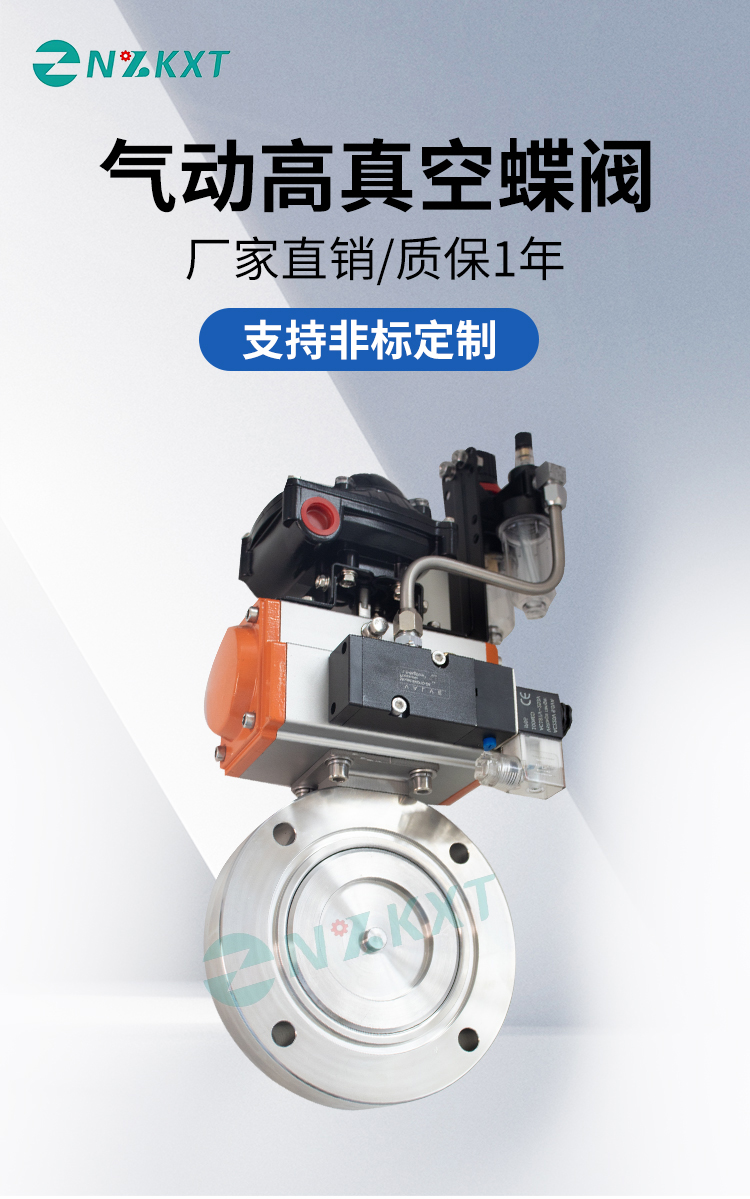

GIQ型气动高真空蝶阀

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

产品详情

GIQ型气动高真空蝶阀概述

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

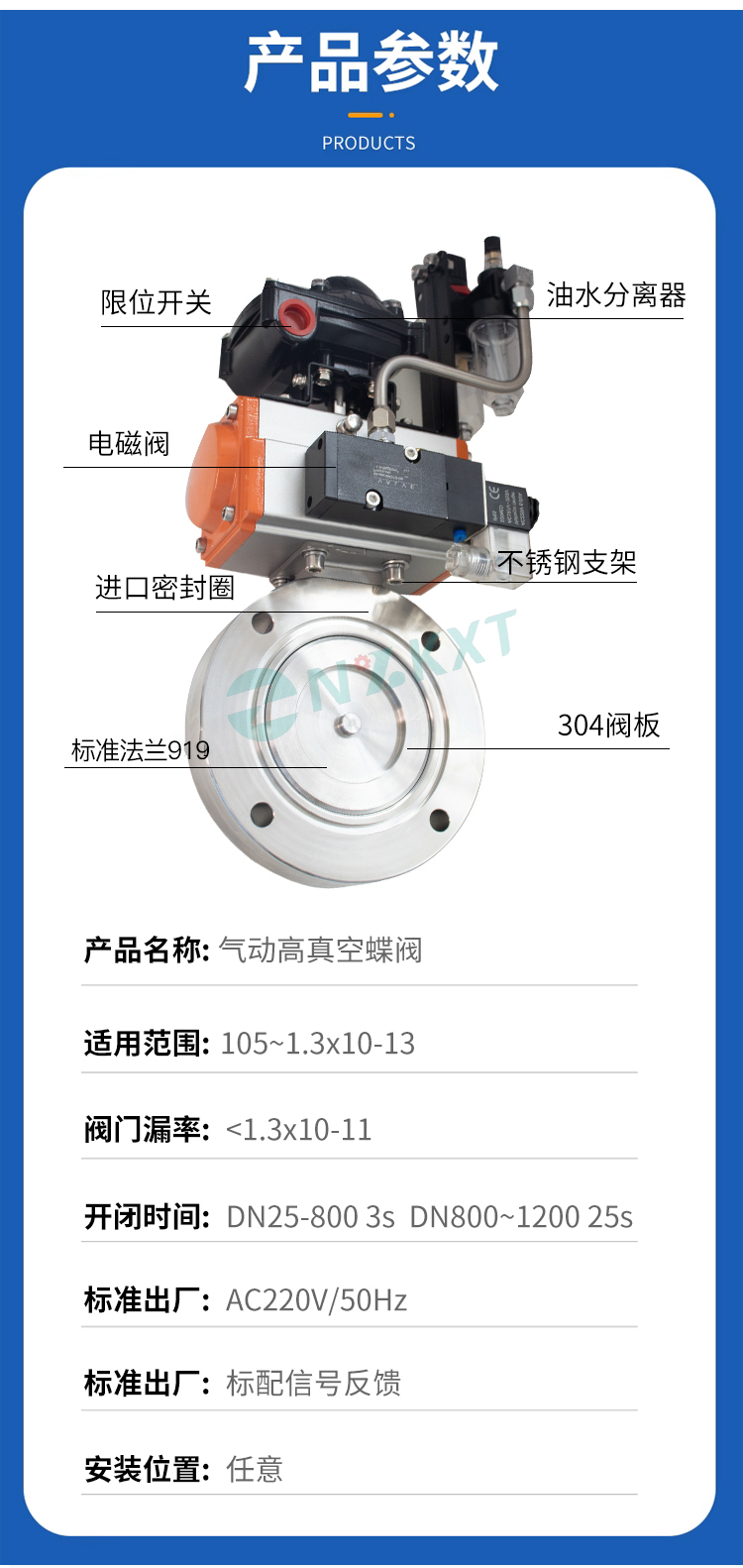

主要技术性能

适用范围：Applicability 105～1.3×10-4Pa
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature -25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)
气源压力：Mains Voltage 0.4～0.6MPa
安装方向：Mounting Direction 任意

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢

密封件：丁腈橡胶、氟橡胶。

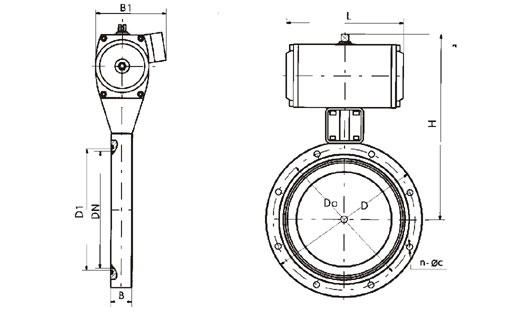

外形及连接尺寸(mm)

Model
型号 		DN D Do D1 B H B1 L n-φc
GID-40 40 85 70 44 22 162 90 104 4-φ7
GID-50 50 110 90 55 22 175 90 104 4-φ7
GID-65 65 125 105 70 26 198 102 140 4-φ9
GID-80 80 145 125 85 30 208 102 140 4-φ9
GID-100 100 170 145 105 30 220 102 140 4-φ12
GID-150 150 220 195 156 35 272 115 164 8-φ12
GID-200 200 275 250 208 40 330 205 190 8-φ12
GID-250 250 330 300 258 45 335 205 190 8-φ14
GID-300 300 380 350 308 55 426 152 247 8-φ14
GID-400 400 500 465 410 60 520 180 308 8-φ18
GID-500 500 600 565 510 80 643 220 378 12-φ18
GID-600 600 710 670 610 100 760 270 524 12-φ21
GID-800 800 920 815 815 130 962 320 648 20-φ21
GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19
